Тороидальная плоская червячная пара с двойным огибанием с межосевым расстоянием 51 мм

Тороидальная плоская червячная пара с двойным огибанием с межосевым расстоянием 51 мм

Отправить заявку

Подробная информация о товаре

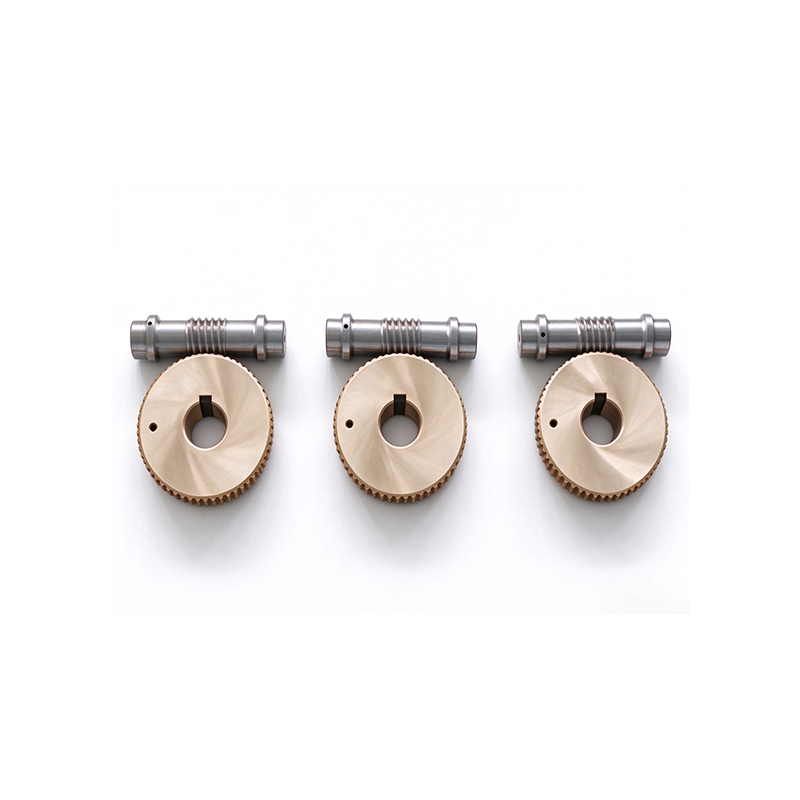

Тороидальная плоская червячная пара с двойным огибанием с межосевым расстоянием 51 мм — это сверхмалогабаритный прецизионный передающий узел с миниатюрной конструкцией, занимающий минимум монтажного пространства. Предназначен для режимов низкой скорости и малых нагрузок малогабаритного оборудования. В паре применено тороидальное плоское зацепление двойного огибания, обеспечивающее равномерное зацепление зубьев и низкий уровень шума при работе; пара эффективно предотвращает обратный проворот под нагрузкой и подходит для приводных механизмов точной микроподстройки.

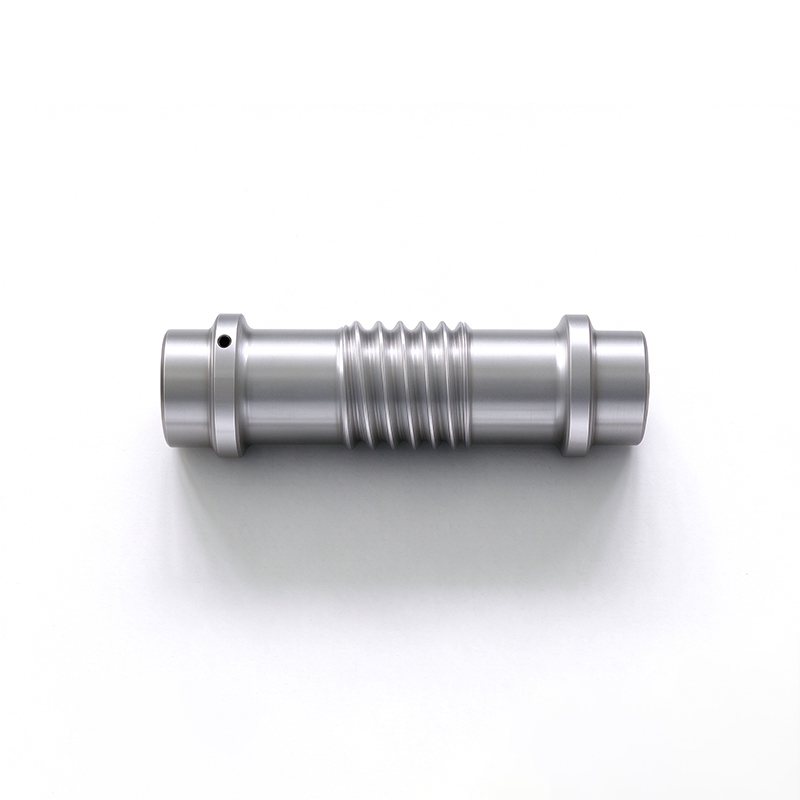

Корпус изготовлен из серого чугуна методом точного литья, имеет облегченную конструкцию; предусмотрены миниатюрные каналы теплоотвода. Отливка прошла искусственное старение для снятия литейных внутренних напряжений, поэтому не деформируется при длительной прерывистой работе на малых оборотах. Червяк изготовлен из высококачественной легированной стали; после поверхностной закалки он точно отшлифован, профиль зуба имеет высокую точность. Червячное колесо выполнено из оловянистой бронзы, обладает низким коэффициентом трения и хорошей стойкостью к заеданию; износ минимален при длительной работе под малой нагрузкой. Узел имеет погружную масляную смазку, оснащен небольшим смотровым окном для контроля уровня масла и сливной пробкой. Конструкция простая, обслуживание удобное.

Тороидальная плоская червячная пара с двойным огибанием с межосевым расстоянием 51 мм (4)

Тороидальная плоская червячная пара с двойным огибанием с межосевым расстоянием 51 мм (5)

Данная червячная пара широко применяется в приводах микроклапанов, малогабаритных автоматизированных поворотных узлах, регулирующих механизмах приборов, легких поворотных устройствах конвейеров, малых исполнительных механизмах упаковочного оборудования и других системах. Подходит для прецизионного оборудования с ограниченным монтажным пространством, требующего самоторможения и низкого уровня шума. Производственный процесс находится под строгим контролем: входной контроль сырья, поштучная проверка пятна контакта зубьев червячной пары. После сборки проводится обкатка на холостом ходу с проверкой шума и состояния зацепления. На каждый комплект ведется отдельный протокол контроля качества.

Монтаж гибкий: возможны горизонтальное, вертикальное и другие положения установки. Монтажное основание должно быть ровным и прочным для обеспечения соосности червячной пары. Первая замена смазочного масла производится после 180 часов работы. В процессе эксплуатации регулярно проверяйте качество и уровень масла. Работа с перегрузкой строго запрещена.

Готовые изделия упаковываются в ящики из массива древесины с внутренним заполнением антикоррозионным амортизирующим материалом для надежной защиты. Стандартные модели имеются в наличии, срок поставки — 3–5 дней; нестандартные исполнения изготавливаются в течение 25–30 дней. Гарантия на изделие составляет 12 месяцев. Повреждения, вызванные перегрузкой или нарушением правил эксплуатации, не подпадают под гарантию. Предоставляем протоколы контроля качества и сертификаты материалов, оказываем техническую поддержку по монтажу онлайн, на постоянной основе поставляем оригинальные запасные части червячной пары.
