Тороидальная плоская червячная пара с двойным огибанием с модулем 2,5 (обработана на станке GJK35A)

Тороидальная плоская червячная пара с двойным огибанием с модулем 2,5 (обработана на станке GJK35A)

Отправить заявку

Подробная информация о товаре

Тороидальная плоская червячная пара двойного огибания модуля 2,5 — это прецизионный передающий узел сверхмалого модуля. Вся обработка выполняется на специальном станке GJK35A для обработки передач двойного огибания. В отличие от червячных пар обычного модуля, данное изделие имеет мелкие зубья, минимальный боковой зазор и высокую точность позиционирования. Узел рассчитан на медленное вращение под малыми нагрузками, обеспечивает плавность хода, точную микроподстройку и низкий уровень шума; разработан специально для режимов точной микропередачи. Применено тороидальное плоское зацепление двойного огибания, обеспечивается равномерный многозубый плотный контакт без рывков, самоторможение срабатывает быстро, эффективно предотвращает обратное смещение точной нагрузки и полностью подходит для различных приводных механизмов точной микроподстройки.

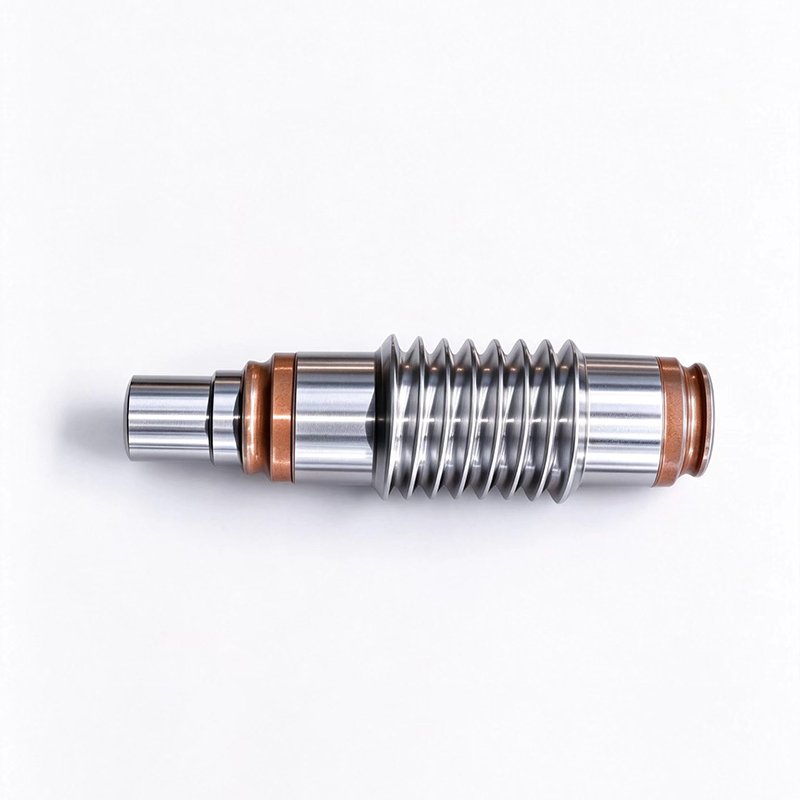

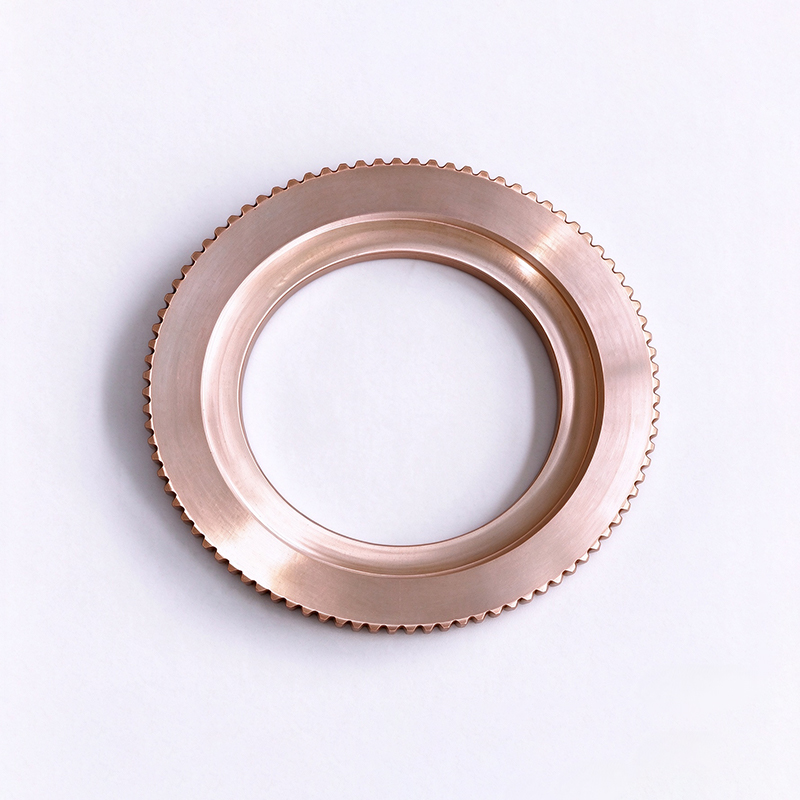

Материалы для данной червячной пары выбираются с учетом требований эксплуатации точного оборудования. Червяк изготовлен из качественной легированной конструкционной стали, проходит объемную улучшающую термообработку, затем поверхность зубьев упрочняется высокочастотной закалкой. После этого выполняется точная шлифовка и корректировка профиля на станке GJK35A. Поверхность зубьев гладкая, без заусенцев, допуски размеров строго контролируются, что эффективно снижает износ при микропередаче. Червячное колесо выполнено из высокоплотной оловянистой бронзы, отличается высокой износостойкостью, минимальным сопротивлением трению, высокой стойкостью к заеданию и микропиттингу, стабильно работает при частых пусках и остановках и медленном возвратно-поступательном движении в прецизионных технологических процессах. Комплектный корпус изготовлен точным литьем, подвергнут искусственному старению для снятия внутренних напряжений; конструкция прочная и не склонна к деформации. Узел имеет закрытую систему погружной масляной смазки, штатно оснащен смотровым окном для контроля уровня масла, прост и удобен в текущем обслуживании.

Тороидальная плоская червячная пара с двойным огибанием с модулем 2,5 (обработана на станке GJK35A) (3)

Тороидальная плоская червячная пара с двойным огибанием с модулем 2,5 (обработана на станке GJK35A) (4)

Данная прецизионная червячная пара модуля 2,5 широко применяется в регулирующих механизмах точных приборов, малогабаритных интеллектуальных клапанах, миниатюрном оборудовании автоматической микроподстройки, легких передающих узлах упаковочного оборудования, прецизионных передающих устройствах лабораторий и других системах. Она является ключевым комплектующим для передающего оборудования с высокой точностью, малыми нагрузками и минимальным боковым зазором. Производственный процесс изделия проходит под строгим контролем качества: входная проверка параметров материалов. После обработки каждая червячная пара проходит поштучную проверку пятна контакта зубьев и бокового зазора. После сборки выполняется длительная обкатка на холостом ходу с проверкой шума при работе и стабильности нагрева. На каждое изделие ведется прослеживаемый протокол контроля качества.

Изделие допускает горизонтальный, вертикальный и другие варианты монтажа. Для обеспечения точности передачи достаточно ровного и прочного монтажного основания; сложная настройка не требуется. Первая замена специального масла для прецизионной червячной пары производится после 150 часов работы. В процессе эксплуатации регулярно контролируйте состояние и качество масла. Избегайте работы на повышенной скорости и под перегрузкой, чтобы длительное время сохранять точность передачи. Готовая продукция упаковывается в деревянные ящики из массива древесины с внутренним заполнением антикоррозионным амортизирующим материалом для предотвращения повреждений при транспортировке. Стандартные модели постоянно имеются в наличии, быстрая отгрузка — через 3–5 дней; нестандартные исполнения изготавливаются в течение 8–15 дней. Гарантия на изделие составляет 12 месяцев. Предоставляются сертификаты материалов и заводские протоколы испытаний, оказывается техническая поддержка по монтажу и настройке онлайн на всех этапах, на постоянной основе поставляются оригинальные сменные запасные части.
