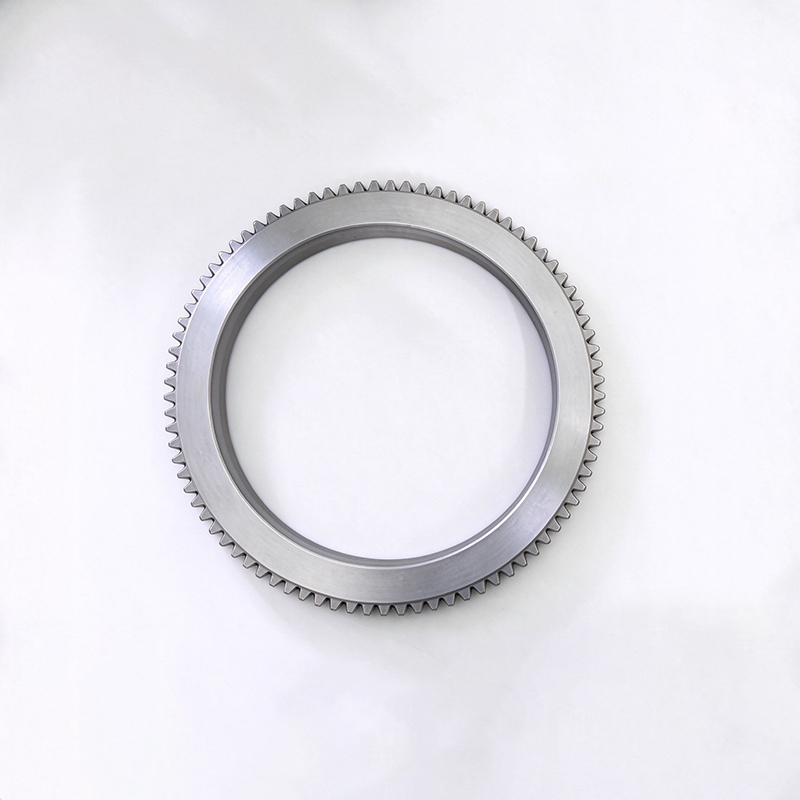

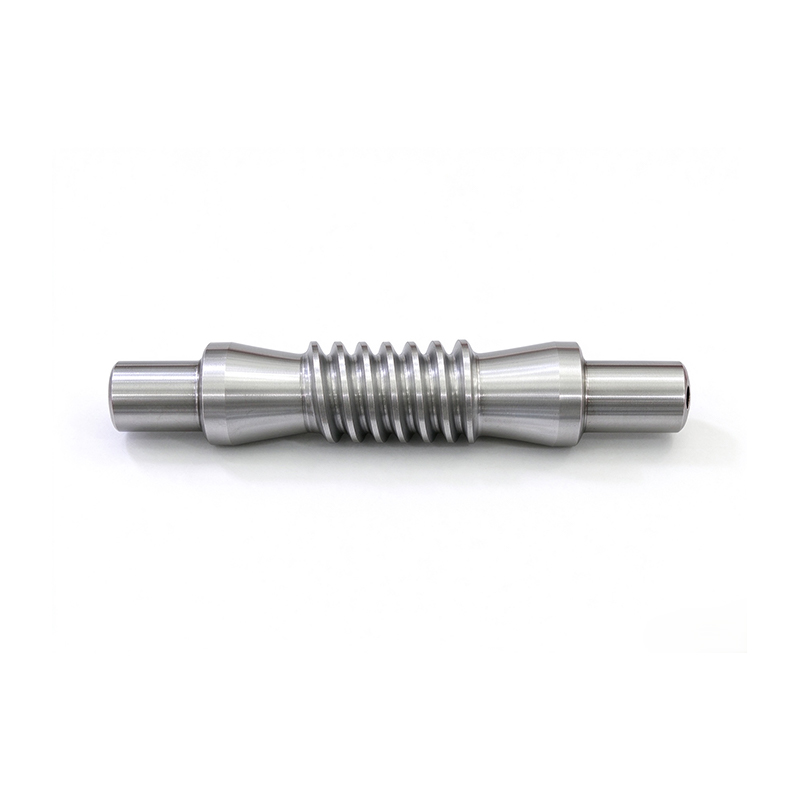

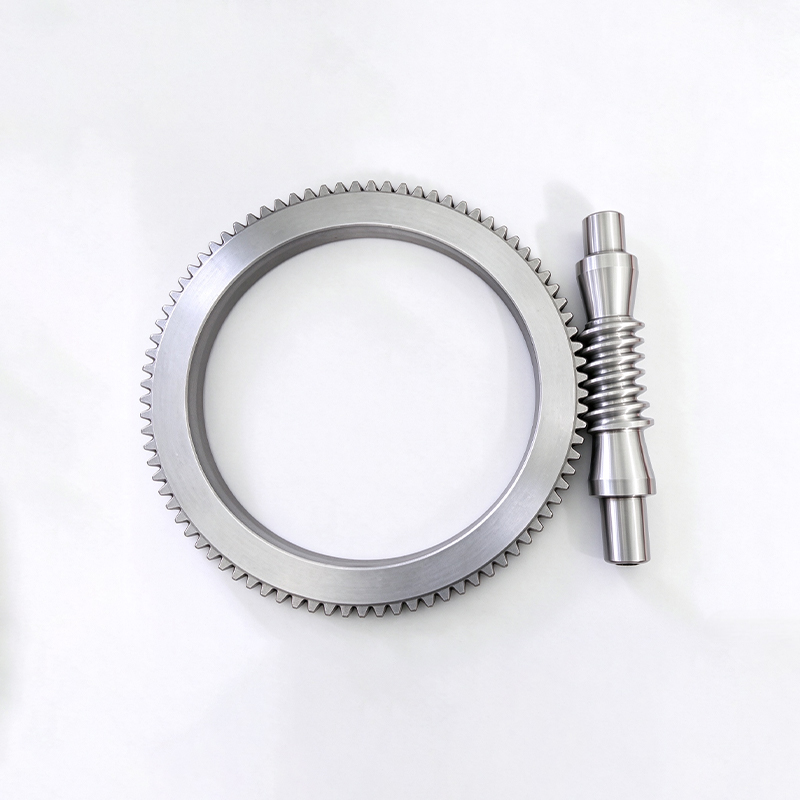

Червячная пара с тороидальным плоским червяком двойного огибания и косозубым колесом с модулем 5 (обработана на станке GJK35A)
Червячная пара модуля 5 с тороидальным плоским червяком двойного огибания и косозубым колесом (обработана на станке GJK35A) — это комбинированный прецизионный передающий узел, сочетающий несущую способность тороидальной передачи двойного огибания и плавность работы косозубой передачи; предназначен для средних нагрузок и непрерывного режима эксплуатации.
Подробная информация о товаре
Червячная пара модуля 5 с тороидальным плоским червяком двойного огибания и косозубым колесом (обработана на станке GJK35A) — это комбинированный прецизионный передающий узел, сочетающий несущую способность тороидальной передачи двойного огибания и плавность работы косозубой передачи; предназначен для средних нагрузок и непрерывного режима эксплуатации. Применена комбинированная схема зацепления: тороидальный плоский червяк двойного огибания + косозубое колесо. Одновременный многозубый контакт обеспечивает малую вибрацию при передаче, эффективно предотвращает обратный проворот под нагрузкой и подходит для приводных механизмов с повышенными требованиями к точности передачи.
Корпус изготовлен из серого чугуна методом точного литья, обладает высокой жесткостью; предусмотрена отдельная полость для теплоотвода. Отливка прошла искусственное старение для снятия внутренних напряжений и не деформируется при непрерывной работе. Червяк изготовлен из высококачественной легированной стали: после улучшающей термообработки и поверхностной закалки зубьев выполняется точное точение и шлифование на станке GJK35A, профиль зуба точный. В сочетании с косозубым колесом узел обладает низким трением, высокой износостойкостью, прост в изготовлении и имеет низкую себестоимость. Узел имеет погружную масляную смазку, оснащен смотровым окном для контроля уровня масла и сливной пробкой, прост в осмотре и обслуживании.
Данная червячная пара широко применяется в механизмах подачи малых и средних станков с ЧПУ, приводах автоматических производственных линий, устройствах подъема материалов, системах управления клапанами, смесительном оборудовании легкой промышленности и других установках. Подходит для промышленных условий, требующих плавной передачи. Производственный процесс находится под строгим контролем: входной физико-химический контроль сырья. После обработки профиля зубьев на станке GJK35A каждая червячная пара проходит поштучную проверку пятна контакта. После сборки проводится обкатка на холостом ходу с проверкой шума и бокового зазора передачи. На каждый комплект ведется отдельный протокол контроля качества.
Монтаж гибкий: возможны горизонтальное, вертикальное и другие положения установки. Монтажное основание необходимо выровнять и усилить, строго контролируя соосность. Первая замена специального масла для червячных редукторов производится после 250 часов работы. В процессе эксплуатации регулярно контролируйте качество и уровень масла. Длительная работа с ударными перегрузками запрещена.
Готовые изделия упаковываются в ящики из массива древесины с внутренним заполнением антикоррозионным амортизирующим материалом для надежной защиты. Стандартные модели имеются в наличии, срок поставки — 3–6 дней; нестандартные исполнения изготавливаются в течение 12–22 дней. Гарантия на изделие составляет 12 месяцев. Повреждения, вызванные перегрузкой, неправильным монтажом или нарушением правил эксплуатации, не подпадают под гарантию. Предоставляем протоколы контроля качества и сертификаты материалов, оказываем техническую поддержку по монтажу онлайн, на постоянной основе поставляем оригинальные сменные запасные части.
